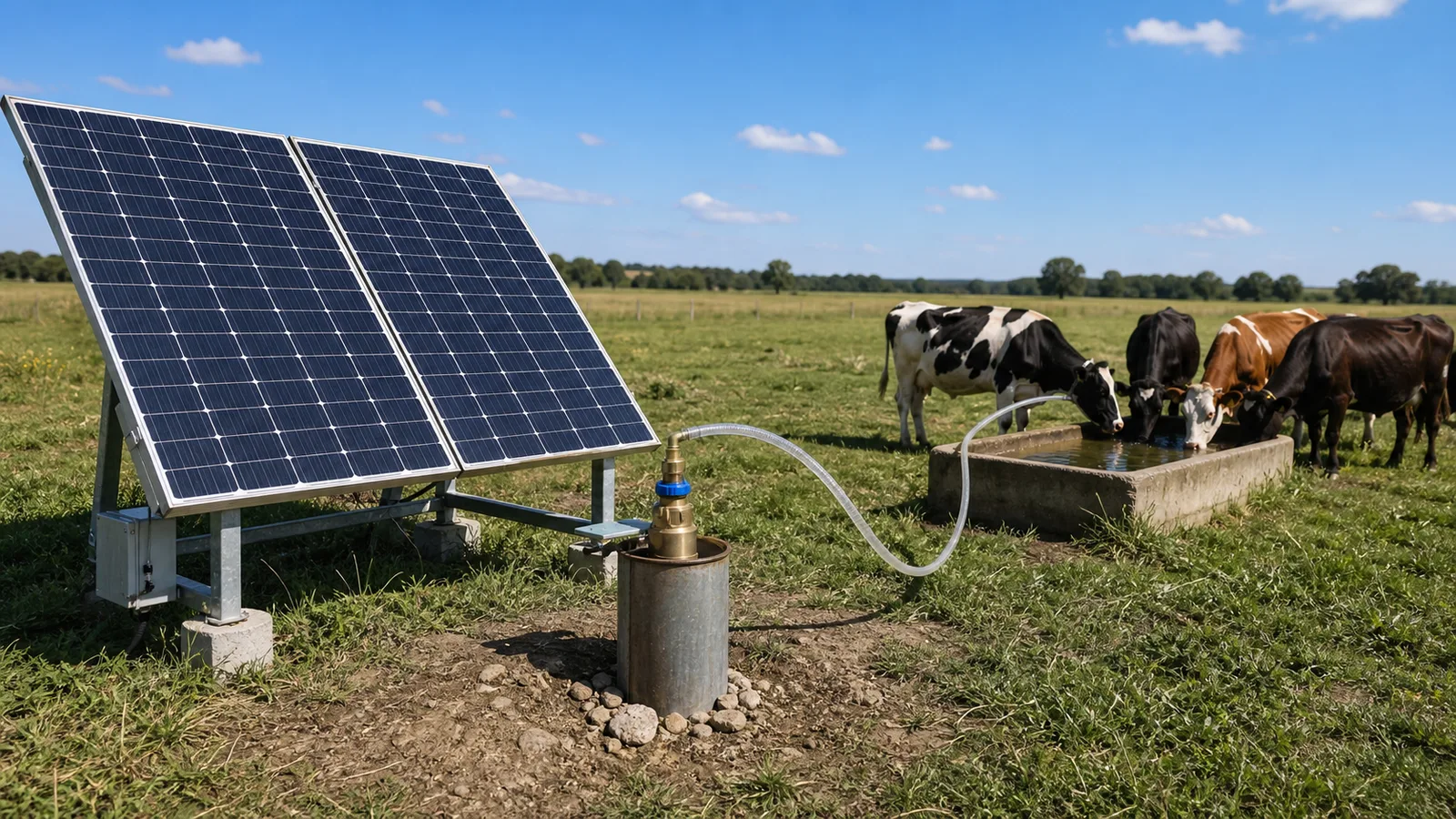

Pompe submersibile alimentate solar — de ce rezervorul înlocuiește bateria

Un sistem solar de pompare pare, la prima vedere, o pompă la care se adaugă niște panouri. Nu este. E o instalație proiectată în jurul unei constrângeri care nu apare nicăieri altundeva: energia electrică nu se poate stoca ieftin.

Din constrângerea asta decurge aproape tot restul, inclusiv soluția care face sistemul viabil.

Soluția: stochezi apă, nu curent

O baterie care să acopere consumul unei case costă mult, se descarcă singură, îmbătrânește indiferent dacă o folosești, și trebuie înlocuită după un număr limitat de cicluri.

Un rezervor de apă nu are niciuna dintre problemele astea. Nu se descarcă, nu îmbătrânește, nu are cicluri și costă o fracțiune din echivalentul lui în baterii.

De aici principiul care definește orice sistem solar de pompare corect gândit:

Pompa lucrează cât e soare și umple rezervorul. Consumul se face din rezervor, oricând. Bateria sistemului e apa.

Consecința practică e că rezervorul nu e un accesoriu, ci componenta centrală. Un sistem solar cu rezervor mic e un sistem prost proiectat, indiferent cât de buni sunt panourile.

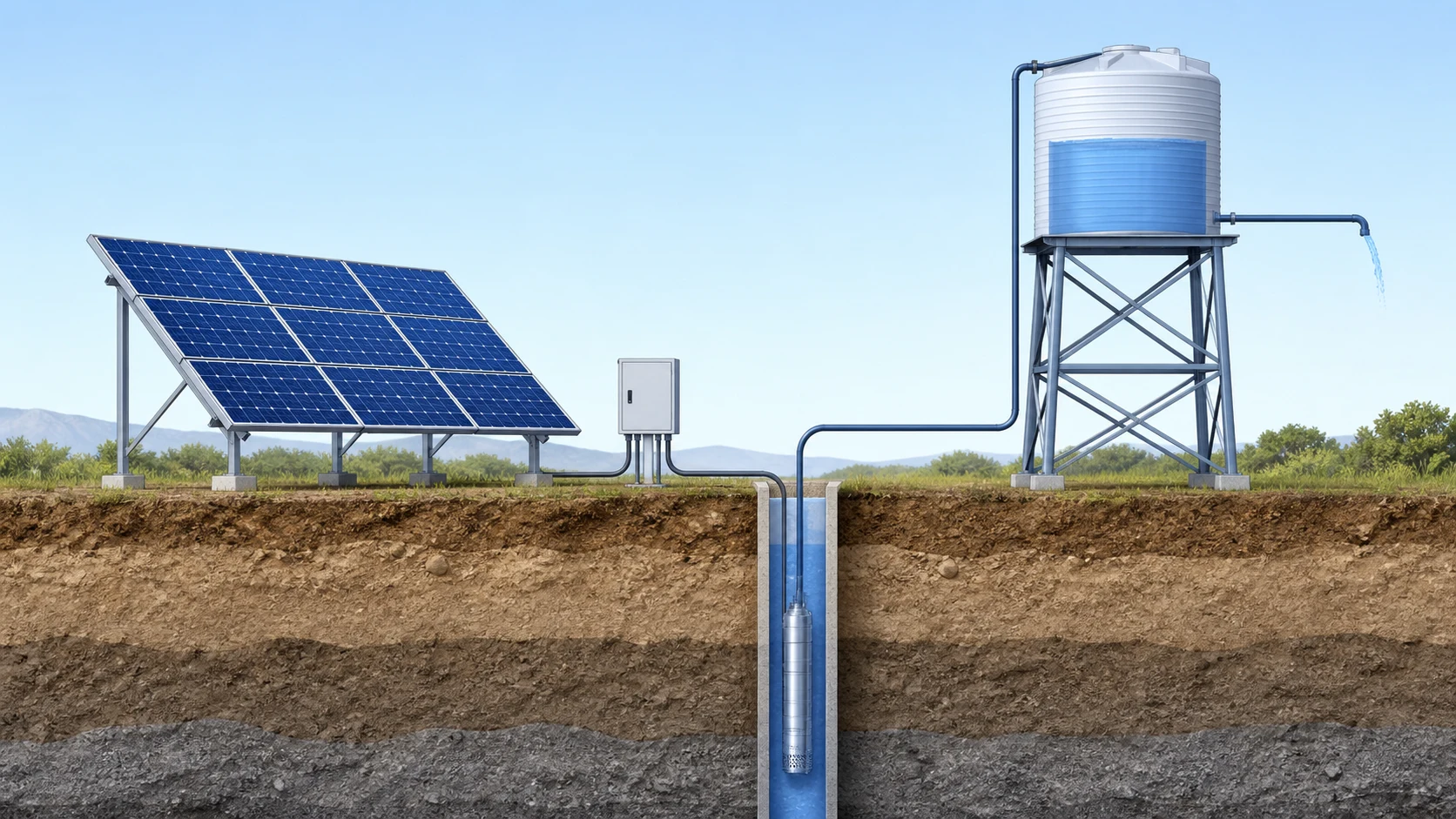

Nicio baterie în schemă. Rezervorul supraînălțat preia rolul de stocare și, în plus, alimentează consumatorii gravitațional.

Dimensionarea: sezonul decide totul

Punctul de pornire e energia hidraulică necesară — cât cântărește apa pe care vrei s-o ridici și la ce înălțime.

Pentru 3 m³ pe zi ridicați la 30 de metri, energia hidraulică e de circa 0,245 kWh. Împărțită la randamentul total al lanțului — panou, controler, motor, pompă — să zicem 40%, rezultă în jur de 0,61 kWh pe zi care trebuie produși electric.

De aici, dimensionarea panoului depinde complet de câte ore de soare echivalent ai:

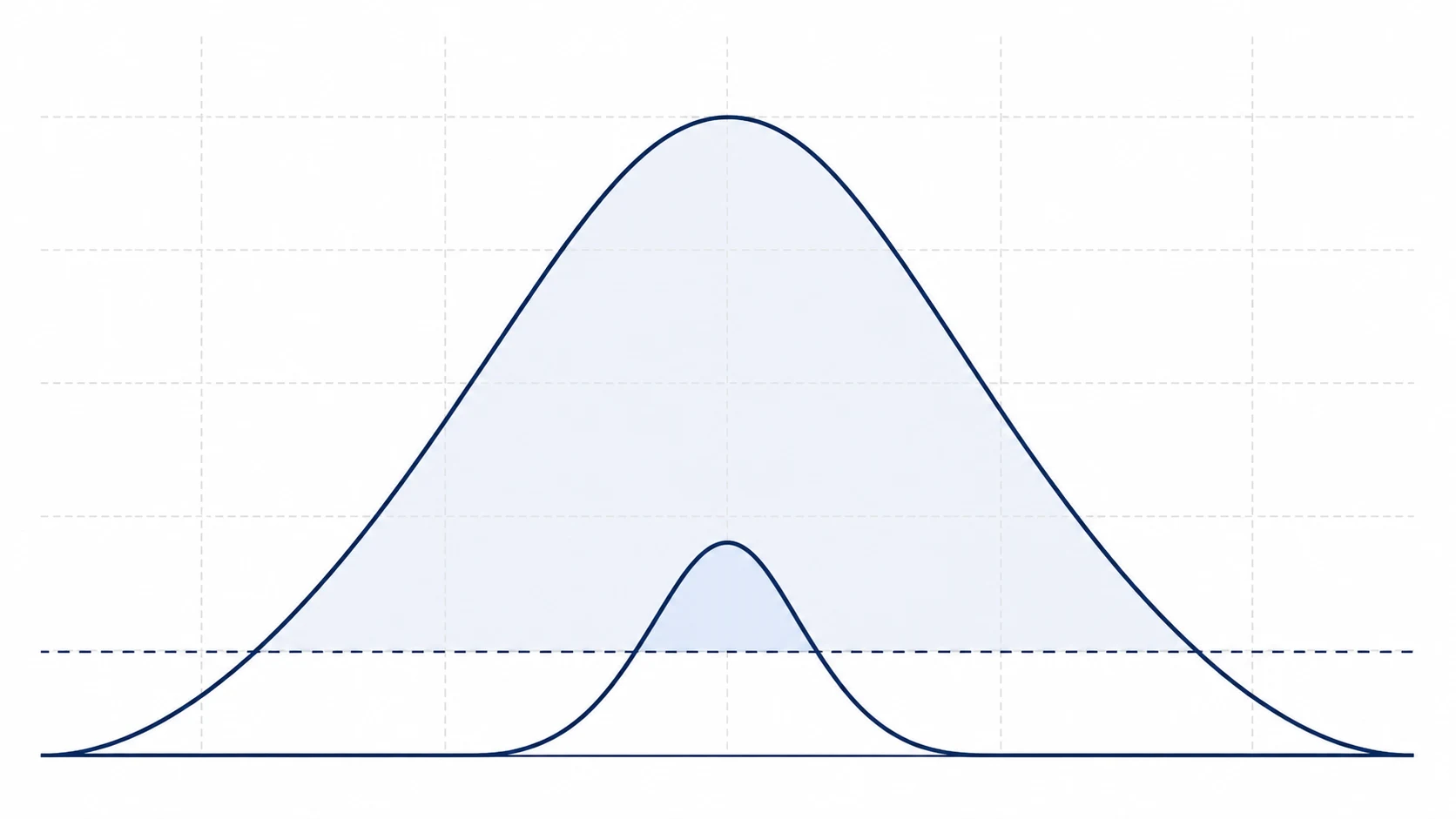

Aceeași instalație, două sezoane. Linia orizontală marchează pragul sub care pompa nu pornește — iarna, o parte din zi rămâne complet sub el.

De trei ori diferență, pentru exact aceeași cerință de apă. Aici e decizia reală a proiectului, și nu are un răspuns universal.

Dacă aplicația e sezonieră — irigații, adăpătoare de vară — dimensionezi pe vară și accepți că iarna sistemul face puțin sau nimic. Dacă ai nevoie de apă tot anul, dimensionezi pe iarnă și accepți că vara panoul produce mult mai mult decât poți folosi.

A treia variantă, adesea cea mai rezonabilă: dimensionezi undeva la mijloc și completezi iarna din altă sursă.

Rezervorul: zile, nu litri

Volumul rezervorului nu se calculează pe consumul unei zile. Se calculează pe numărul de zile consecutive fără soare pe care vrei să le acoperi.

Trei zile e un punct de pornire rezonabil pentru majoritatea aplicațiilor din climatul nostru. Pentru 3 m³ pe zi, asta înseamnă un rezervor de circa 9 m³ — o cifră care surprinde pe cine se aștepta la câteva sute de litri.

Ce merită luat în calcul dincolo de volum:

Poziția. Un rezervor amplasat mai sus permite alimentarea gravitațională a consumatorilor, fără o a doua pompă. E cea mai elegantă soluție acolo unde terenul o permite.

Protecția la îngheț și la lumină. Apa stătută în lumină favorizează dezvoltarea algelor; un rezervor opac rezolvă problema fără niciun tratament.

Preaplinul. Sistemul trebuie să știe când rezervorul e plin, altfel pompa continuă să lucreze împotriva unui rezervor care deversează. Un senzor de nivel care oprește pompa e obligatoriu, nu opțional.

Pompa și controlerul

O pompă obișnuită are nevoie de tensiune și frecvență stabile. Panourile livrează o putere care variază permanent — cu unghiul soarelui, cu norii, cu sezonul. Cele două nu se potrivesc direct.

Există două abordări.

Pompă concepută pentru alimentare variabilă. Acceptă direct o plajă largă de tensiune și își adaptează turația la puterea disponibilă. Lucrează mai lent dimineața și seara, mai repede la prânz.

Controler între panou și o pompă obișnuită. Adaptează puterea disponibilă la ce cere pompa și, mai important, oprește pompa sub un prag minim — altfel, la lumină slabă, ar porni și s-ar opri la fiecare nor, iar pornirile repetate distrug motorul mai repede decât orice altceva.

Indiferent de variantă, două protecții nu lipsesc: oprirea la mers în gol, pentru că apa e și lichidul de răcire, și oprirea la rezervor plin. Detaliile despre protecții sunt în articolul dedicat protecțiilor electrice.

Randamentul: unde se pierde energia

Lanțul de la lumină la apă are mai multe verigi, iar fiecare consumă o parte.

Randamentul total, de la lumina care cade pe panou până la apa ridicată, e modest — motiv pentru care fiecare metru de înălțime manometrică economisit contează dublu într-un sistem solar față de unul racordat la rețea.

De aici o consecință de proiectare: la un sistem solar, merită să investești în conducte mai groase și în trasee mai scurte mai mult decât la unul obișnuit. Fiecare metru de pierdere eliminat se traduce direct în panou mai mic. Verificarea se face cu calculatorul de diametru și cu calculatorul Q–H.

Cum se comportă sistemul în timpul unei zile

Un sistem solar nu are un punct de funcționare, ci o zi întreagă de puncte diferite. Merită înțeles, pentru că explică lucruri care par defecțiuni.

Dimineața devreme puterea disponibilă e sub pragul minim. Pompa nu pornește deloc — ceea ce e corect, nu un defect. O pompă care ar încerca să pornească la lumină insuficientă ar face doar porniri ratate.

Pe măsură ce soarele urcă, pompa pornește și lucrează la turație redusă. Debitul e mic, iar înălțimea manometrică pe care o poate învinge e mai mică decât cea nominală. La instalațiile cu înălțime mare, asta înseamnă că în primele ore pompa se învârte fără să livreze nimic util.

La prânz sistemul lucrează aproape de capacitatea de proiect.

După-amiaza procesul se inversează, iar spre seară pompa se oprește din nou.

Consecința de proiectare e importantă: la înălțimi manometrice mari, o parte din orele de lumină e practic pierdută, pentru că puterea disponibilă nu ajunge să învingă coloana. Cu cât H e mai mare, cu atât fereastra utilă a zilei e mai îngustă — un efect care nu apare deloc într-un calcul făcut doar pe energia zilnică totală.

Ce se degradează în timp

Un sistem solar de pompare are foarte puține piese care se uzează, dar cele care există merită cunoscute.

Panourile își pierd lent din randament, câteva procente pe deceniu. E o degradare previzibilă, care se ia în calcul de la proiectare printr-o marjă, nu una care produce surprize.

Murdărirea suprafeței are un efect mai mare și mai rapid decât îmbătrânirea. Praful, polenul și, în zonele agricole, depunerile de la lucrările din jur reduc producția sensibil între două ploi.

Conexiunile electrice în exterior sunt punctul slab real. Alternanța zi-noapte, umiditatea și dilatările lucrează asupra contactelor an de an. O verificare anuală a conectorilor și a cutiilor de joncțiune prinde problema înainte să devină o cădere de sistem.

Pompa se uzează ca oricare alta, cu o particularitate: pornirile la lumină variabilă pot fi mai multe decât la un sistem racordat. Un controler care menține pompa oprită sub prag, în loc s-o pornească la fiecare rază, prelungește direct durata de viață.

Montajul panourilor

Câteva decizii care schimbă producția fără să coste nimic în plus.

Orientarea spre sud e evidentă. Unghiul de înclinare e mai puțin: un unghi optimizat pentru vară e prea mic pentru iarnă, și invers. Dacă sistemul e sezonier, optimizezi pentru sezonul lui. Dacă e anual, un unghi de compromis, apropiat de latitudine, e alegerea rezonabilă.

Umbrirea parțială costă disproporționat de mult. La panourile legate în serie, o umbră care acoperă o mică parte poate reduce producția întregului șir. O creangă care umbrește dimineața, un stâlp, un coș de fum — toate merită verificate pe parcursul unei zile întregi, nu la ora la care montezi.

Accesul pentru curățare. Praful și polenul reduc producția treptat, iar în zonele agricole efectul e sensibil. Un panou montat unde nu se poate ajunge nu va fi curățat niciodată.

Fixarea la vânt. Un panou e o suprafață plană expusă, iar structura care îl susține preia forțe mari la rafale. Ancorarea se dimensionează la vânt, nu la greutatea panoului — o confuzie care se plătește o singură dată, dar integral.

Alimentarea hibridă

Între „doar solar” și „doar rețea” există o variantă care rezolvă exact problema sezonieră de mai sus.

Sistemul lucrează pe soare cât timp există, iar când puterea scade sub prag, comută pe altă sursă — rețea acolo unde există, sau generator acolo unde nu. Rezervorul rămâne componenta centrală, iar sursa auxiliară intervine doar cât să acopere diferența.

Avantajul e că poți dimensiona panoul pe vară, adică mult mai mic și mai ieftin, fără să rămâi fără apă iarna. Diferența o acoperă sursa secundară, exact în lunile în care e nevoie și doar în măsura în care e nevoie.

Dezavantajul e complexitatea: comutarea trebuie automatizată, iar pompa trebuie să accepte ambele surse. Se justifică la instalații cu cerere anuală constantă, unde dimensionarea pe iarnă ar însemna un câmp de panouri disproporționat.

Un caz particular merită menționat: acolo unde există rețea dar consumul de vârf e sezonier — irigații, de exemplu — solarul poate acoperi tocmai vârful, reducând puterea contractată în loc să înlocuiască racordul.

Când merită și când nu

Merită acolo unde alternativa e costisitoare sau imposibilă: o parcelă fără branșament, o pășune, o casă izolată, un adăpător departe de orice rețea. Aici comparația nu se face cu rețeaua, ci cu costul aducerii ei sau cu un generator care cere combustibil și întreținere.

Merită și acolo unde cererea coincide natural cu producția. Irigațiile sunt exemplul perfect: ai nevoie de cea mai multă apă exact în lunile cu cel mai mult soare.

Nu merită, de regulă, într-o gospodărie deja racordată, cu consum constant tot anul. Acolo dimensionarea pe iarnă cere o instalație disproporționată față de un consum pe care rețeaua îl acoperă fără probleme.

Regula practică: solarul înlocuiește un branșament care lipsește, nu unul care există.

Greșeli care se repetă

• Rezervor dimensionat pe o zi de consum, nu pe zilele consecutive fără soare.
• Dimensionare pe vară la o aplicație care are nevoie de apă tot anul.
• Pompă obișnuită legată direct la panou, fără controler care să oprească sub pragul minim.
• Lipsa senzorului de nivel, cu pompa lucrând împotriva unui rezervor care deversează.
• Umbrire parțială ignorată, care taie producția întregului șir.
• Conducte subdimensionate, într-un sistem unde fiecare metru de pierdere se plătește în panou.
• Lipsa protecției la mers în gol, la o pompă care se răcește cu apa pe care o pompează.

Numitorul comun al listei e că majoritatea greșelilor nu se văd în prima vară. Sistemul funcționează, rezervorul se umple, totul pare în regulă — iar problema apare la prima perioadă înnorată prelungită sau la prima iarnă. De aceea un sistem solar merită dimensionat pe scenariul cel mai defavorabil din an, nu pe cel în care e pus în funcțiune.

---
