Stație de pompare ape uzate — dimensionare, configurație și automatizare

De ce stația de pompare e mai mult decât „o pompă într-o groapă”

Standardul EN 12050-1, adoptat și în România, definește cerințele detaliate pentru stațiile de pompare ape uzate care conțin reziduuri organice. Nu e o normă opțională — instalațiile sub nivelul colectorului public TREBUIE să respecte cerințele de capacitate, ventilație, redundanță (la aplicații colective) și automatizare. Conformitatea e verificată la recepție la construcțiile noi și la racordare în multe primării.

Datele de service publicate de un producător german în 2023 arătau că peste 50% din stațiile de pompare rezidențiale verificate erau subdimensionate (cămin prea mic) sau aveau ventilație incorectă. Rezultatul: cicluri prea dese (uzura pompelor în 2–3 ani), miros constant în clădire, sau revărsare în caz de pană de curent fără sistem de avertizare.

Pe scurt: Pentru casă cu 1 grup sanitar la subsol, cumpără stație compactă pre-asamblată (300L cămin + pompă cu tocător + presostat + valvă de sens) — 2.500–4.500 RON. Pentru aplicații colective, alegi duplex (2 pompe) cu volum 500–1.500L. Ventilație DN100 până deasupra acoperișului obligatorie. Automatizare cu plutitor + alarmă opțională de „nivel maxim” pentru avertizare la blocaj.

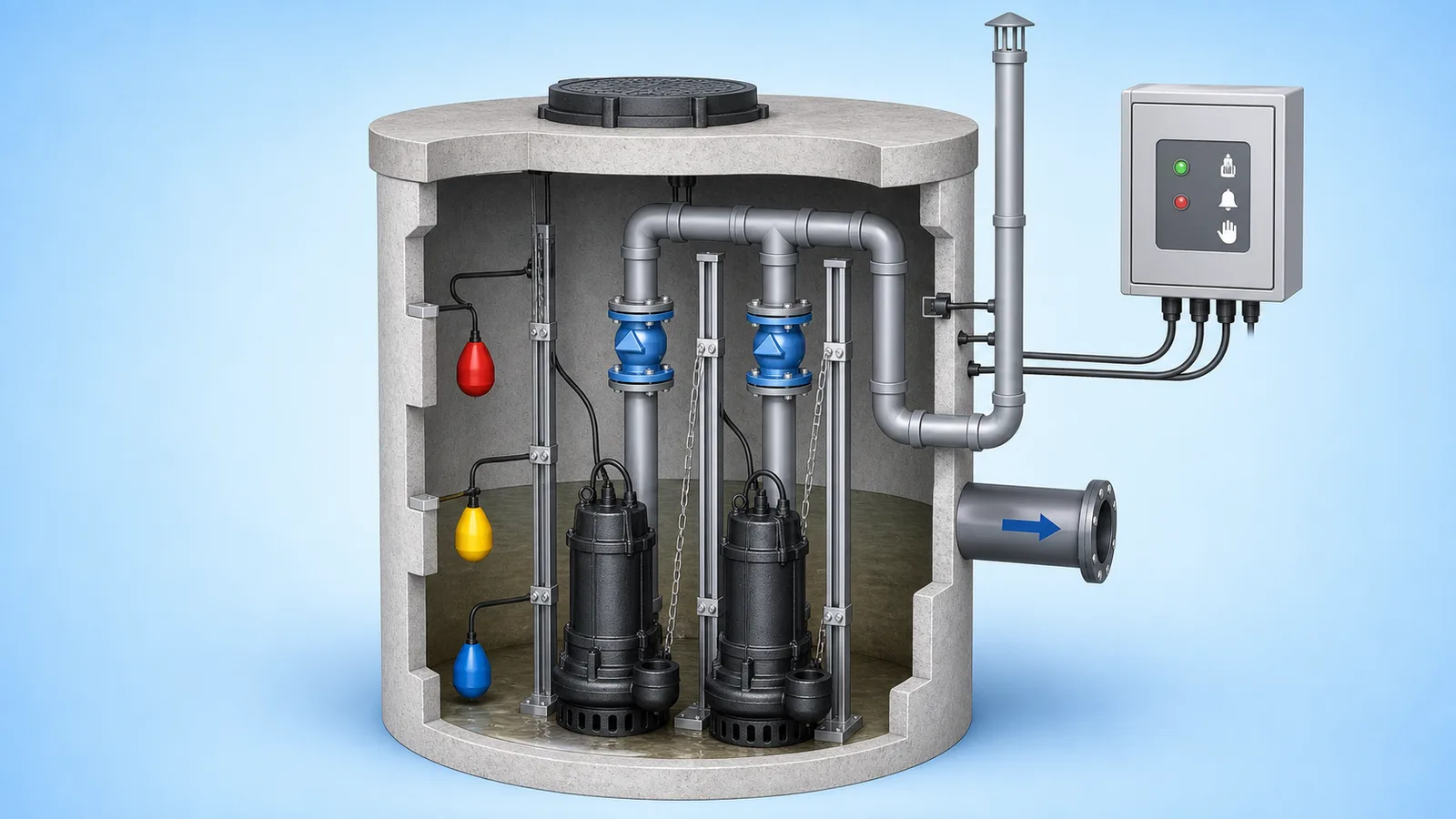

Componentele unei stații de pompare conform EN 12050

Căminul (wet well) — recipientul unde se acumulează apele uzate. Material: polietilenă (PE-HD), beton armat sau oțel cu acoperire epoxidică. Forma circulară e preferată pentru distribuția uniformă a sarcinii. Capacitatea totală minimă: 200L pentru casă unifamilială, 500L+ pentru aplicații colective.

Pompa (sau pompele) submersibile — instalate cu sistem de ghidaje (guide rails) pentru extragere fără demontarea conductei de refulare. Detalii despre tipurile de pompe în articolul nostru despre pompe cu tocător — tocătorul e standard pentru ape sanitare cu reziduuri.

Sistemul de ghidaje — două bare verticale de oțel inox (sau galvanizat la modele economice) care permit pompei să alunece în jos până la cuplajul automat cu conducta de refulare. La extragere, pompa se desprinde automat — fără demontaj.

Conducta de refulare — DN 50–100 (în funcție de debitul cerut), cu valvă de sens (clapeta antiretur) montată cât mai aproape de pompă pentru a împiedica returul gravitațional al apelor.

Plutitorii (float switches) — minimum 3 niveluri: oprire (nivel jos), pornire pompa 1, pornire pompa 2 / alarmă nivel ridicat. La stații simplex sunt 2 plutitori; la duplex sunt 3–4.

Panoul de control — comanda automată a pompelor, alternare la duplex (fiecare pompă funcționează la jumătate din cicluri, distribuind uzura), protecții electrice (RCD, motoreductoare), afișaj nivel și ore de funcționare.

Ventilația — conductă DN 100 (rar 80) extinsă deasupra acoperișului, fără coturi multiple, fără strangulare. Funcția: evacuare gaze formate de fermentația materiei organice (H₂S, CH₄).

Sistem de extragere — lanț cu cârlig sau scripete pentru extragerea pompelor la mentenanță. Lungime minimum egală cu adâncimea căminului plus 1m.

Dimensionarea volumului util

Volumul util e definit ca volumul de apă livrat între nivelul de pornire și nivelul de oprire al pompei. Subdimensionarea produce cicluri prea scurte (uzează pompa); supradimensionarea produce timpi mari de stagnare (depuneri de sediment, miros).

Formula EN 12050-1:

V_util = (T_min × Q_pompa × Q_aport) / (Q_pompa - Q_aport)

unde:

• T_min = timpul minim recomandat între porniri (5–10 minute pentru pompe rezidențiale)
• Q_pompa = debitul pompei la H_total (l/min)
• Q_aport = debitul mediu de aport (l/min)

Pentru aplicații rezidențiale tipice, formula simplificată:

V_util ≈ 4 × Q_pompa (în litri, când Q_pompa e în l/min)

Exemple concrete:

Aplicație	Q_aport	Q_pompa selectată	V_util minim	V_total cămin
Casă, 1 baie subsol	0.2 l/min	100 l/min	50L	250–300L
Casă, 2 băi subsol	0.4 l/min	150 l/min	75L	350–400L
Bloc 4 apartamente	1.5 l/min	250 l/min	130L	500–700L
Bloc 8 apartamente	3.0 l/min	400 l/min	220L	800–1.200L
Clădire birouri 50 angajați	2.5 l/min	350 l/min	180L	700–1.000L

V_total include:

• Volumul util (între pornire și oprire)
• Volumul sub nivelul de oprire (rezervă pentru aspirație + sediment, ~30% din volumul util)
• Volumul peste nivelul de pornire (până la nivelul de alarmă maxim, ~25% din volumul util)
• Spațiul superior (de la nivelul maxim la capac, ~10–15 cm pentru ventilație)

Alegerea pompelor pentru stația duplex

În stația duplex, ambele pompe trebuie să fie identice și fiecare trebuie să poată acoperi singură debitul total. Asta înseamnă că alegerea NU se face pe baza „debitul total / 2” — e debitul TOTAL.

Caracteristici critice pentru pompele de stație duplex:

Tip rotor:

• Rotor cu tocător — pentru ape sanitare cu reziduuri solide. Detalii despre alegere în articolul nostru despre cum alegi o pompă cu tocător.
• Rotor vortex — pentru ape uzate cu solide fluide (fibre, șervețele). Mai tolerant la blocaje.
• Rotor canal liber — pentru ape cu solide mari (până la 100mm). Folosit la stații industriale.

Material carcasă:

• Fontă cu acoperire epoxy — standard pentru ape sanitare. Detalii în articolul nostru despre pompele submersibile din fontă.
• Inox AISI 304/316 — pentru ape cu pH agresiv sau cloruri.

Putere și debit:

• Calculat conform tabelului anterior, plus margine 20% pentru pierderi necontabilizate.

Modele de referință pentru aplicații rezidențiale duplex:

• Pedrollo BCm 10 (pompe cu tocător, 1.5 kW fiecare)
• DAB FEKA 1000-1100 (rotor vortex, 1 kW fiecare)
• Grundfos SEG 40-26 (cu tocător, premium)

Automatizarea — panoul de control duplex

Funcțiile esențiale ale panoului de control conform EN 12050-1:

1. Alternarea automată a pompelor — la fiecare ciclu, panoul comută între P1 și P2. Asta distribuie uzura uniform și menține ambele pompe „în formă” (lipsa funcționării prelungite produce blocaje la pompele neutilizate).

2. Funcționarea simultană la nivel ridicat — dacă nivelul ajunge la P3 (nivel ridicat), ambele pompe pornesc simultan pentru evacuare rapidă. Senzori suplimentari (debit aport mare, vârf de utilizare) accelerează evacuarea.

3. Protecția pompelor — disjunctor termic la fiecare pompă, RCD pe circuit, monitorizare curent (în panourile premium pentru detecție pompă blocată).

4. Alarme:

• Nivel ridicat — semnal sonor și/sau lumină când nivelul depășește P3 (ambele pompe în funcțiune insuficiente sau pană)
• Defecțiune pompă — la suprasarcină sau lipsă de funcționare
• Pană de curent — backup cu baterie pentru alarmă (12V, 2–7Ah)

5. Conectare la sistem de monitorizare la distanță (opțional, premium) — SMS, telefon de urgență, conexiune la dispecer pentru clădiri colective.

Tipuri de panou:

• Mecanic cu relee — economic (300–600 RON), funcții de bază. Adecvat pentru aplicații rezidențiale simple.
• Electronic cu PLC — programabil (800–2.500 RON), funcții avansate, jurnal evenimente. Standard pentru aplicații colective.
• Inteligent cu conectivitate (1.500–4.000 RON) — monitorizare la distanță, integrare cu sistem de management clădire (BMS).

Ventilația — cerință obligatorie, nu opțională

Ventilația e una din cele mai ignorate componente la instalațiile DIY. Lipsa ei produce:

• Miros pătrunzător în clădire (gaze H₂S, mercaptani)
• Coroziune accelerată a echipamentelor electrice din panoul de control
• Risc de explozie la concentrații mari de metan (rar la rezidențial, mai serios la clădiri mari)
• Vid în cămin la pornirea pompei — debit redus

Cerințe EN 12050-1:

• Diametru DN 100 (DN 80 acceptabil pentru cămine sub 500L)
• Conductă continuă de la cămin până deasupra acoperișului
• Ieșire la 30 cm minim deasupra coamei acoperișului
• Cu pălărie de ventilație (cap antibacterian, anti-praf)
• Fără coturi sub 90° dacă e posibil; max 2 coturi pe traseu
• Materiale: PVC-U sau PE-HD (NU oțel — corodează rapid)

Conexiunea la rețeaua publică sau fosă septică

Conducta de refulare se conectează la rețeaua publică (preferabil) sau la fosa septică. Cerințe:

• Diametru egal cu refularea pompei (DN 50–100)
• Materiale: PVC-U PN 6, PE-HD PN 6, sau cupru
• Pantă ascendentă pe orizontală (1% min)
• Valvă de sens montată la ieșirea din cămin (suplimentar față de cea internă lângă pompă)
• Posibilitate de aerisire pe traseu pentru evitarea sifonului hidraulic
• Adâncime de îngropare sub linia de îngheț (pentru zone cu îngheț, 80 cm la sol normal)

Greșeli frecvente la stații de pompare DIY

1. Cămin prea mic „pentru economie”. Un cămin sub 200L pentru aplicație rezidențială înseamnă cicluri sub 1 minut. Uzează pompa în 6–12 luni.

2. Lipsa ventilației sau ventilație insuficientă. Conductă DN 50 în loc de DN 100, sau conductă oprită în pod. Rezultat: miros, coroziune, vid în pompare.

3. Pompe diferite în stația duplex. Două modele diferite cu debite diferite duc la dezechilibru — pompa mai puternică e suprasolicitată, cea mai slabă rămâne nefolosită. Investiția în 2 pompe identice e nenegociabilă.

4. Lipsa ghidajelor pentru extragere. Pompa fixată direct pe conductă necesită demontarea totală pentru mentenanță. Sistemul cu ghidaje costă 200–500 RON suplimentar dar economisește 1.000+ RON la fiecare intervenție.

5. Conexiune electrică fără conformitate. Stațiile sunt în zonă cu umiditate ridicată. Doza de conexiuni trebuie minimum IP65. Toate cablurile prin tuburi etanșe. RCD obligatoriu (verifică I7-2011 pentru zonele de sub categorie 0).

6. Ignorarea racordării la canalizare. Refularea direct în șanț sau cămin de scurgere e ilegală în multe localități. Verifică reglementările locale și obține autorizație de racordare la rețeaua publică.

7. Lipsa accesului pentru mentenanță. Capacul căminului trebuie să poată fi deschis ușor (greutate sub 30 kg pentru cele mici, cu mâner sau lift). Spațiul liber deasupra trebuie să permită extragerea pompei (înălțime 1.5x adâncimea căminului).

Costuri orientative — piața românească 2026

Sisteme compacte pre-asamblate (rezidențial simplex):

• Pedrollo TOP packaged station 250L + pompă vortex: 2.800–3.800 RON
• DAB Sanibox 200 (cămin 200L + pompă cu tocător): 3.200–4.500 RON
• Grundfos Multilift M (sistem complet rezidențial): 2.500–3.500 RON

Stații duplex pre-asamblate (rezidențial / mic-colectiv):

• Pedrollo BCm-2 cu cămin 500L + 2 pompe: 6.500–9.500 RON
• DAB Genix 100 duplex (cămin 250L, 2 pompe cu tocător): 7.500–11.000 RON

Stații industriale customizate:

• Cămin pre-fabricat 1.000L + 2 pompe Grundfos + panou cu PLC + ventilație: 18.000–35.000 RON

Costurile NU includ:

• Săpătura și instalarea (3.000–8.000 RON pentru aplicație rezidențială)
• Conducta de refulare până la rețea (50–200 RON/m)
• Conducta de ventilație până la acoperiș (30–60 RON/m)
• Racordarea electrică (500–1.500 RON pentru aplicație simplă)

Surse tehnice

• EN 12050-1 — Wastewater lifting plants for buildings — Lifting plants for wastewater containing faecal matter
• EN 12056-4 — Gravity drainage systems inside buildings — Wastewater lifting plants
• I7-2011 — Normativ pentru proiectarea instalațiilor electrice (zone cu umiditate)
• Manuale tehnice Pedrollo TOP series, BCm series
• Documentație DAB Sanibox, Genix
• Specificații Grundfos SEG, Multilift series
