Furtunuri și racorduri pentru pompe — de ce aspirația cere altceva decât refularea

Furtunul e piesa la care se face cea mai frecventă economie și, în același timp, cea care poate anula performanța unei pompe alese corect. Nu pentru că ar fi de proastă calitate, ci pentru că e ales după racordul utilajului sau după ce se găsește prin magazin.

Există însă o distincție pe care majoritatea o ratează complet, iar consecințele ei sunt invizibile din afară.

Aspirația și refularea lucrează la solicitări opuse

Un furtun de refulare e umflat din interior. Presiunea împinge peretele spre exterior, iar riscul e spargerea. Armătura textilă care îl întărește lucrează la întindere, ca o plasă care ține pereții să nu cedeze.

Un furtun de aspirație e strâns din exterior. În interiorul lui presiunea e mai mică decât cea atmosferică, iar atmosfera apasă peretele spre înăuntru. Riscul nu e spargerea, ci turtirea.

De aici diferența constructivă: furtunul de aspirație are o spirală rigidă înglobată în perete, care îl împiedică să se strângă. Fără ea, un furtun oricât de rezistent la presiune se poate turti sub vid.

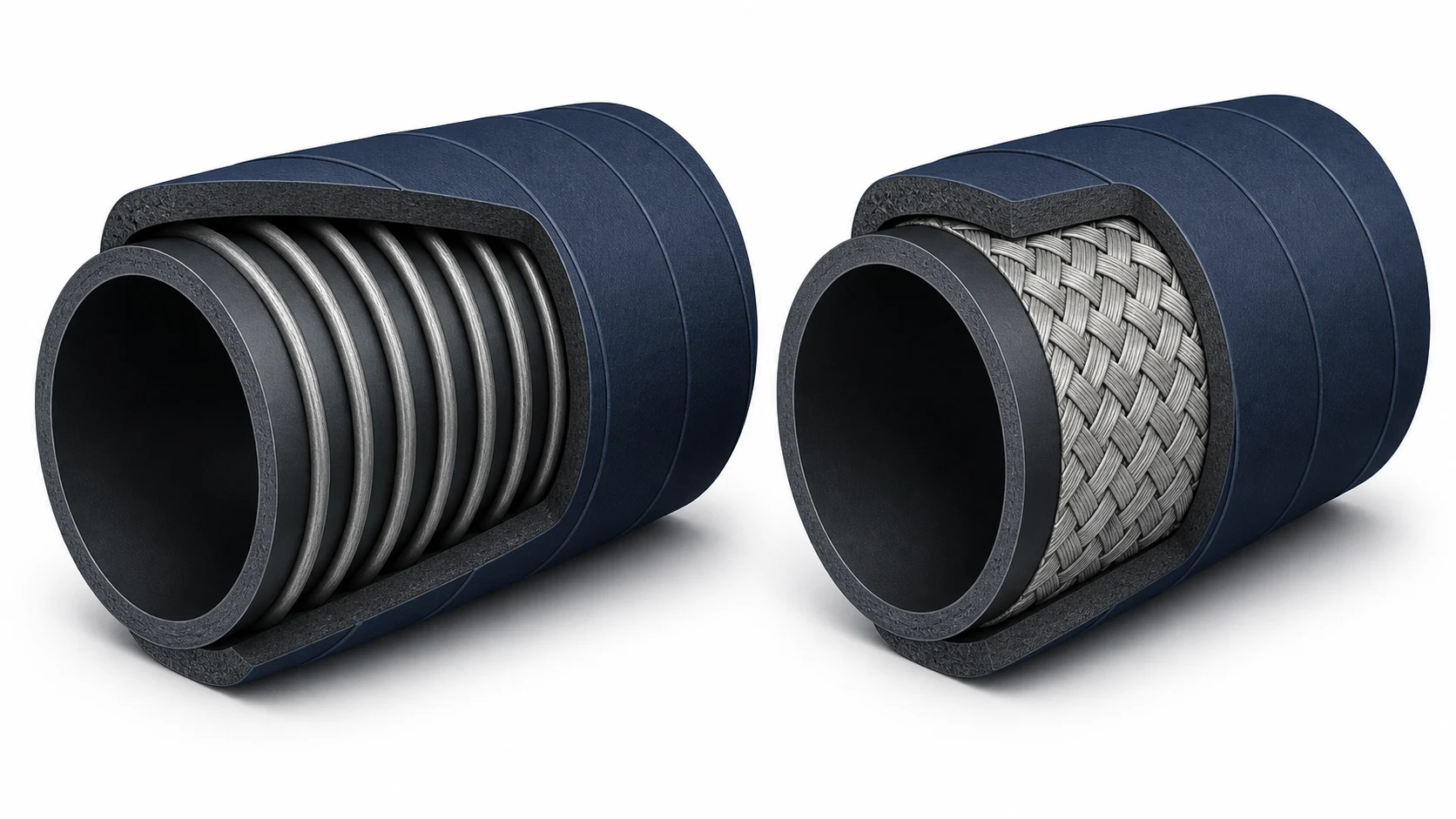

Spirala din stânga împiedică turtirea sub vid. Împletitura din dreapta împiedică spargerea sub presiune. Fiecare rezolvă exact problema celeilalte părți.

Ultima linie explică de ce greșeala persistă. Un furtun de aspirație montat pe refulare cedează vizibil și se înlocuiește. Un furtun de refulare montat pe aspirație se turtește parțial, uneori fără să se deformeze vizibil din afară, iar simptomul e o pompă care „nu mai trage ca la început”. Nimeni nu se uită la furtun.

Diametrul: calculat, nu preluat de la racord

Racordul pompei e dimensionat pentru compactitatea utilajului, nu pentru traseul tău. La un traseu lung sau la o aspirație dificilă, furtunul trebuie să fie mai gros decât racordul, cu o reducție imediat lângă pompă.

Se calculează din debit și din viteza acceptată. Intervalul practic e 0,6–2,0 m/s: sub 0,6 particulele se depun, peste 2,0 pierderile cresc rapid și apare riscul de lovitură de berbec la închiderea bruscă a unui robinet.

Verificarea pentru cazul tău, cu lungimea și coturile reale, se face cu calculatorul de diametru.

Pe aspirație, regula se aplică cu o strictețe suplimentară: acolo fiecare centimetru de pierdere se scade direct din marja de aspirație disponibilă, care e oricum limitată la 6–7 metri. Un furtun de aspirație subdimensionat consumă exact resursa cea mai rară din instalație.

Furtunul gofrat pierde mai mult decât o țeavă

Detaliul care nu apare aproape nicăieri: un furtun cu perete ondulat produce sensibil mai multe pierderi decât o țeavă netedă de același diametru. Ondulațiile interioare cresc rugozitatea, iar efectul se acumulează pe toată lungimea.

Pentru zece metri de furtun de 40 mm la o sută de litri pe minut:

O diferență de circa 75%, la aceeași secțiune. Pe un traseu de cincizeci de metri devine aproape două metri de înălțime manometrică pierduți doar din alegerea materialului.

Consecința practică: dacă traseul e permanent și lung, o conductă rigidă bate un furtun. Furtunul se justifică acolo unde ai nevoie de mobilitate — la o motopompă mutată des, la o instalație temporară, la o intervenție.

Cuplajele: fiecare costă ceva

Cuplajele rapide sunt comode și rezolvă montajul în câteva secunde. Fiecare adaugă însă o pierdere locală, iar unele au o secțiune internă vizibil mai mică decât furtunul pe care îl leagă — o strangulare pe care n-o vezi decât dacă te uiți în interiorul cuplajului.

Pe o instalație cu patru sau cinci cuplaje, suma pierderilor locale devine comparabilă cu pierderea pe câțiva metri de furtun. Criteriul de alegere e trecerea internă cât mai apropiată de diametrul furtunului, nu ușurința de manevrare.

O observație practică pentru aspirație: orice cuplaj de pe partea de aspirație e și un potențial punct de infiltrare a aerului. Etanșarea acolo nu ține apa înăuntru — ține aerul afară. Un cuplaj care nu picură deloc poate totuși trage aer sub vid, iar simptomul e o pompă care se dezamorsează fără explicație vizibilă.

Capătul de jos: sorbul și clapeta

La capătul din apă al furtunului de aspirație se montează, de regulă, un ansamblu care combină două funcții: reținerea impurităților și menținerea coloanei între porniri.

Clapeta de reținere e piesa care decide dacă pompa se reamorsează sau nu. Când ea nu mai ține, coloana se golește după fiecare oprire, iar pompa trebuie să scoată aerul din nou la fiecare pornire. Simptomul e o întârziere tot mai mare până când începe să curgă apa.

Sorbul, la rândul lui, trebuie să lase suficientă trecere. Detaliile sunt în articolul despre filtrele și sitele de aspirație, dar regula de bază e că aria liberă a sorbului trebuie să depășească de câteva ori secțiunea furtunului — altfel el devine strangularea.

Traseul: regula care nu admite excepții

Pe aspirație, furtunul trebuie să urce continuu de la sursă spre pompă. Fără porțiuni care coboară și urcă din nou.

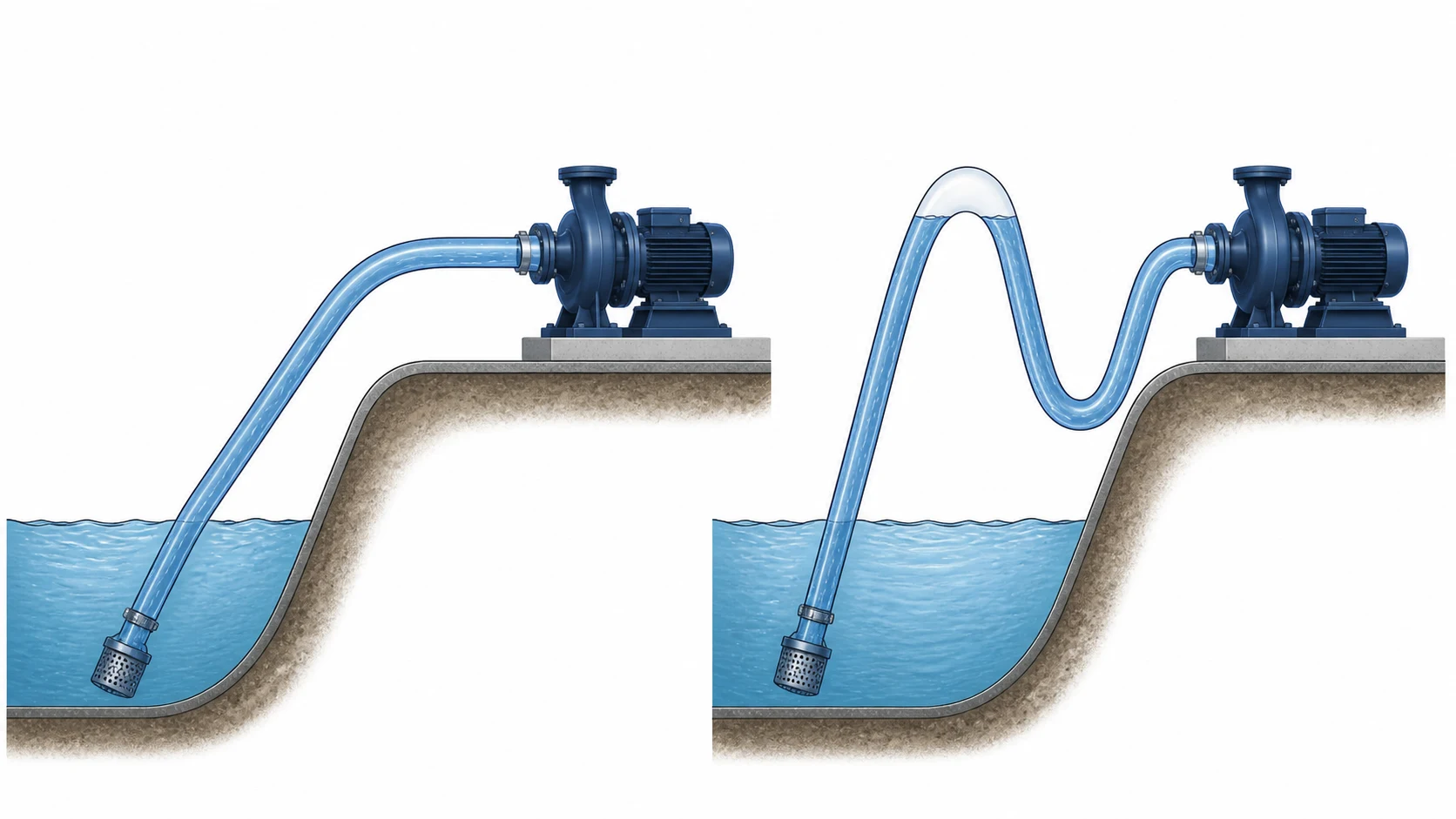

Traseul din dreapta arată corect din afară și nu amorsează niciodată. Aerul adunat în punctul înalt întrerupe coloana de lichid.

Motivul e simplu: în orice punct înalt intermediar se adună aer. Aerul acumulat întrerupe coloana de lichid, iar pompa rămâne fără ce să aspire — chiar dacă sursa e plină și furtunul e etanș.

E cea mai frecventă cauză a unei instalații care „nu vrea să amorseze” fără niciun defect vizibil, și una dintre puținele care nu se rezolvă prin înlocuirea vreunei piese. Se rezolvă rearanjând traseul.

Pe refulare, regula se relaxează, dar apare alta: un punct înalt fără posibilitate de aerisire va reține aer și va reduce secțiunea utilă permanent.

Cum verifici un furtun înainte să-l montezi

Trei verificări care se fac în magazin sau la livrare și scutesc o intervenție ulterioară.

Uită-te în interior, nu doar la exterior. Un furtun poate arăta impecabil pe dinafară și avea peretele interior ondulat sau cu bavuri de la fabricație. Interiorul e cel care decide pierderile.

Măsoară diametrul interior, nu pe cel nominal. Denumirea comercială se referă adesea la diametrul exterior sau la o mărime de racord, iar diferența față de interiorul real poate fi de câțiva milimetri. Cum pierderile depind de diametru la o putere apropiată de cinci, o eroare de zece procente la diametru schimbă pierderile cu peste jumătate.

Verifică spirala, la cel de aspirație. Trebuie să fie continuă până aproape de capete, nu doar pe porțiunea din mijloc. Capetele nearmate sunt exact zonele care se turtesc primele, pentru că acolo se face și racordarea.

Materialele, pe scurt

Alegerea materialului ține de ce trece prin furtun și de unde stă el.

Pentru apă curată și utilizare ocazională, un furtun obișnuit cu armătură textilă e suficient pe refulare.

Pentru expunere la soare, contează rezistența la radiație ultravioletă. Un furtun lăsat afară un sezon întreg fără protecție se rigidizează și crapă la prima îndoire mai strânsă.

Pentru lichide care nu sunt apă, compatibilitatea chimică se verifică în fișa produsului. Elastomerii care rezistă la apă se pot umfla sau dizolva în hidrocarburi și în solvenți — subiect tratat pe larg în ghidul despre transvazare.

Pentru apă cu particule abrazive, peretele interior se uzează. Un furtun cu strat interior mai gros ține mai mult, iar diferența se vede după un sezon de pompat apă cu nisip.

Pentru temperaturi negative, contează comportamentul la frig. Un furtun care rămâne suplu la temperatura camerei se poate rigidiza sub zero grade, iar o îndoire în starea aia îl fisurează definitiv. Dacă instalația e sezonieră, golirea completă înainte de iarnă rezolvă problema mai bine decât orice material.

Etanșarea pe aspirație: ține aerul afară, nu apa înăuntru

Merită insistat, pentru că e sursa celor mai derutante defecțiuni.

Pe refulare, o etanșare proastă se vede: picură. Pe aspirație, unde presiunea din interior e mai mică decât cea atmosferică, o etanșare proastă nu picură niciodată — trage aer înăuntru. Din exterior, totul arată impecabil.

Simptomele sunt indirecte și par să vină de la pompă: amorsare tot mai lentă, debit care scade după câteva minute de funcționare, zgomot de aer în carcasă, uneori dezamorsare completă la oprire.

Verificarea se face în două feluri, ambele fără instrumente:

1. Cu pompa oprită, umple traseul de aspirație și urmărește dacă își pierde apa în timp. O coloană care coboară singură are o infiltrație undeva.
2. Cu pompa în funcțiune, udă succesiv fiecare îmbinare de pe aspirație. Dacă zgomotul se schimbă sau debitul se stabilizează pentru o clipă când uzi o anumită îmbinare, acolo intră aerul — apa a astupat temporar fisura.

A doua metodă e surprinzător de eficientă și localizează problema în câteva minute.

Fixarea și traseul mecanic

Un furtun corect ales poate fi anulat de felul în care e așezat.

Razele de îndoire. Fiecare furtun are o rază minimă sub care peretele se strânge în interior, chiar dacă din exterior arată normal. La un furtun de aspirație cu spirală, o îndoire prea strânsă deformează spirala permanent, iar secțiunea rămâne redusă pentru totdeauna.

Sprijinul pe traseu. Un furtun lung, plin cu apă, e greu. Lăsat să atârne, își trage propriile racorduri și le slăbește în timp. Pe trasee permanente merită sprijinit la intervale regulate.

Solicitarea racordurilor la pornire. La fiecare pornire, furtunul se mișcă — se umflă sub presiune și tresare la vârful inițial. Un racord fixat rigid la ambele capete încasează integral mișcarea. O buclă scurtă lăsată intenționat lângă pompă absoarbe mișcarea și prelungește viața racordului.

Protecția la soare și la trecere. Un furtun întins peste o alee va fi călcat; unul lăsat în soare se rigidizează. Amândouă sunt previzibile la montaj și greu de reparat după.

Greșeli care se repetă

• Furtun de refulare montat pe aspirație. Se turtește sub vid și strangulează debitul, adesea fără deformare vizibilă.
• Diametrul luat de la racordul pompei, nu din calcul.
• Burduf pe traseul de aspirație, care adună aer și blochează amorsarea.
• Cuplaje cu trecere îngustă, alese pentru comoditate.
• Cuplaj etanș la apă, dar nu la aer, pe partea de aspirație.
• Furtun gofrat lung pe un traseu permanent, unde o conductă rigidă ar fi pierdut jumătate.
• Clapetă de reținere neverificată, într-o instalație care se reamorsează tot mai greu.

Ce leagă aproape toate greșelile de mai sus e că niciuna nu se manifestă imediat. Furtunul turtit, cuplajul care trage aer, burduful de pe traseu — toate produc o degradare treptată, atribuită de obicei pompei. De aceea, la orice pierdere de performanță apărută în timp, traseul merită verificat înaintea utilajului: e mai ieftin de inspectat și e cauza mai probabilă.

---
